無線傳輸裝置在大型采礦企業的應用
發布時間：2016-03-03瀏覽次數：9967 次
| 一、超遠距離無線傳輸之特點
|
|
通過4~20mA模擬量無線信號發射器和無線信號接收器，以無線電全數字加密通信裝置代替了有線信號傳輸導線，本裝置可以同時傳輸4路模擬量信號，相比有線方式的好處是既便宜又維護方便，相比插卡方式的好處是沒有運行費用。
如果在野外敷設3公里的信號線，每米按1元成本價計算至少3000元，再加上人員施工成本，至少上萬元，可是采用無線信號傳輸裝置的話，只需要一個信號發射裝置和一個信號接收裝置，其中關鍵部件不足7000元，而且是一次性投資，沒有運行費用。
由于采礦場都位于山區，架設信號線成本高，難度大，本裝置被三門峽黃金集團、山東萊州黃金集團和江西銅業公司德興銅礦大山選礦廠等一些大型國企金屬采礦場采用后，技術人員一致確信找到了一種可靠便捷的無線傳輸方案。
江西銅業公司德興銅礦的曾工說：我單位是中國最大的銅選礦廠，你們的裝置在我這用的好，你們可以省好多的廣告費，中國的礦山都是以我們這為設計藍本的。 |
|
|
|
| 二、超遠距離無線傳輸之應用
|
|
江西銅業公司德興銅礦大山選礦廠儀表工段大山選礦廠成立于1988年，是江西銅業集團公司德興銅礦主流程單位之一，目前生產能力6.95萬噸/日，是國內最大的銅選礦廠。
1、現場描述：

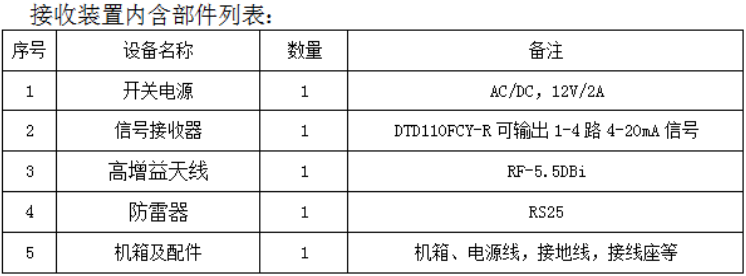

現場礦區方圓5公里，清水泵與回水池相距4公里，中間有一個小山包阻擋，要通過檢測回水池的液位信號來控制清水泵的啟停，由于是山區，拉線不可行，所以采用了達泰電子的無線傳輸方案。考慮到中間有一個小山包遮擋，在山包上安裝了一個無線中轉裝置。回水池液位變送器輸出的是標準4-20mA模擬量信號。 2、回水池水位監測無線發射裝置DTD110FCY-T4 3、清水泵站無線接收設備DTD110FCY-R4
4、三門峽黃金集團選用的無線傳輸設備DTD110FEY
中金黃金集團河南中原黃金冶煉廠位于河南省三門峽市，為目前我國最大的專業化黃金冶煉廠之一，是中金公司和中國黃金工業支柱企業。
2015年5月該公司選用了達泰電子超遠距離無線模擬量傳輸裝置，裝置型號為DTD110FEY，通訊距離達到5公里，傳輸一路4-20mA模擬量信號。 5、山東黃金礦業(萊州)有限公司焦家金礦DTD110FC
焦家金礦始建于1975年，目前生產規模已達到710噸/日，是山東黃金集團和山東黃金礦業股份有限公司骨干企業。
從2014年3月開始通過萊州電氣公司先后采購安裝DTD110FC模擬量信號傳輸器12套。 |
|
三、本方案的相關資料:
?點對點無線模擬量信號傳輸器
?無線485多點組網測控終端-無線MODBUS RTU
|
|
?《青銅峽鋁廠無線液位傳輸器項目紀實》
?【工程師的故事】4~20mA壓力變送器信號無線傳輸顯示調試紀實
|
|
