| 產品名稱 | DTD110F|點對點無線模擬量信號傳輸器 |
| 產品型號 | DTD110F |
| 更新日期 | 2020-10-20 00:00:00 |
| 瀏覽次數 | 223757次 |
| 技術專線 | 029-85272421、13892831469 |
產品詳細介紹
4~20mA無線變送器 、電壓電流信號無線傳輸、液位溫度壓力流量無線測量，無線傳輸距離方圓3~5公里！
產品概述：
達泰1系工業級無線模擬量信號傳輸器DTD110F就是點對點的無線模擬信號傳輸裝置，通過無線信號發射器和無線信號接收器代替了有線信號傳輸導線，發射端模塊提供4路4~20mA信號輸入端子，接收端提供4路4~20mA信號輸出信號，與發射端信號逐一對應。

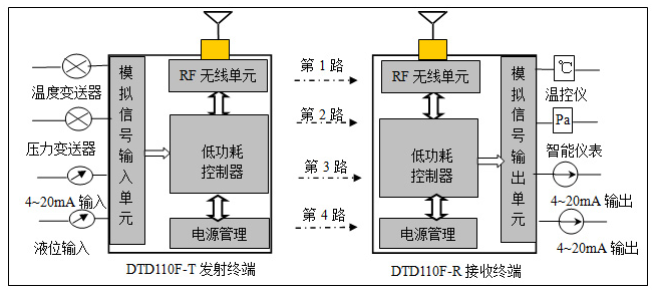

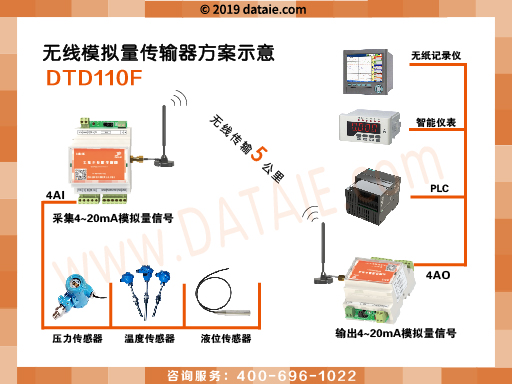

DTD110F由一個無線發射終端和一個無線接收終端組成，發射端采集工業現場的變送器輸出的標準4~20mA電流信號并通過無線方式傳送，遠端輸出2線制或3線制4~20mA電流信號，可以接入顯示儀表、PLC或DCS等設備。無線可靠傳輸距離可達3公里，特殊要求可以定制5公里以上超遠距離。既可以實現點對點通信，也適合于點對多點而且分散不便于挖溝布線等應用場合，不需要編寫程序，不需要布線，一般電工就可以調試使用。
主 要 優 勢：
◆ 不用插卡，無運行費用，不用編寫程序，可以直接連接傳感器或4～20mA變送器，實現點對點模擬量信號的無線傳輸；
◆ 信號傳輸距離遠，可以穿過障礙，繞過阻擋物，無線信號傳輸距離達到3~5公里以上；
◆ 不用挖溝布線，可以縮短施工時間10倍。3公里的無線通信設備安裝調試只需要2個小時搞定，4路4~20mA模擬量信號同時傳輸；
◆ 維護方便，在石油鉆井、恒壓供水、污水處理廠、變電站及鋼鐵廠等惡劣工況連續應用八年以上。
產 品 描 述：
4~20mA無線變送器，無線模擬量傳輸器，無線模擬信號采集器，無線壓力轉發器 ，模擬量無線傳輸
訂 貨 信 息（標準產品）：
定 制 產 品（非標產品）：
以下是多年來為大用戶定制的幾種產品：
① 8通道單向無線模擬量信號傳輸器，訂貨型號：DTD110FC-8
發射端提供8路4~20mA信號輸入，接收端提供8路4~20mA信號輸出。
本款產品的特點是把標準產品4通道擴展為8個通道。
② 2發1收電流信號無線傳輸器，訂貨型號：發射端DTD110FC-T2，接收端DTD110FC-R4
每個發射終端上有2個通道模擬量4~20mA電流信號輸入，共有2個發射模塊。
接收終端上有4個通道模擬量4~20mA電流信號輸出：前2個通道對應第一個發射終端，后2個通道對應第二個發射終端。
本款產品的特點是把分布在2個不同場合的變送器信號集中傳輸到一個接收終端上。
③ 4發1收電流信號無線傳輸器，訂貨型號：發射端DTD110FC-T1，接收端DTD110FC-R4
每個發射終端上有1個通道模擬量4~20mA電流信號輸入，共有4個發射終端。
接收模塊上有4個通道模擬量4~20mA電流信號輸出：第1個通道對應第一個發射終端，第2個通道對應第二個發射終端，
第3個通道對應第三個發射終端，第4個通道對應第二個發射終端。
本款產品的特點是把分布在4個不同場合的變送器信號集中傳輸到一個接收終端上。
④2通道雙向電流信號無線傳輸器，訂貨型號：DTD112FC-22
發射終端上有2個模擬量電流信號輸入，2個模擬量4~20mA電流信號輸出，
接收終端上有2個模擬量電流信號輸出，2個模擬量4~20mA電流信號輸入。
⑤4通道雙向電流信號無線傳輸器，訂貨型號：DTD112FC-44
發射終端上有4個模擬量電流信號輸入，4個模擬量4~20mA電流信號輸出，
接收終端上有4個模擬量電流信號輸出，4個模擬量4~20mA電流信號輸入。
主 要 特 征：
◆ 可以直接代替有線變送器，實現無線模擬量信號的遙測遙控
◆ 4-8個模擬量輸入通道，輸入信號是4～20mA電流信號或者0～5V電壓信號
◆ 4-8個模擬量輸出通道，輸出信號是4～20mA電流信號或者0～5V電壓信號
◆ 最佳無線傳輸距離范圍：15公里以內
◆ 沒有運行費用，采用RF全數字無線加密傳輸方式
◆ 直流寬壓9~24V供電，終端平均工作電流小于100mA
◆ PVC塑料外殼：115×74×60mm，E型導軌卡槽安裝
◆ 十八年工業現場運行考驗：可確保工作于各種惡劣環境工業場合長期運行
用 戶 實 例：
技術服務電話：13289221469（同微信）
達泰1系列工業級無線模擬量終端可以直接替代傳統有線變送器實現無線模擬量采集和傳輸，解決了有線方案施工繁瑣、設備后期維護成本高的難題。與傳感器、變送器、PLC、DCS、變頻器、智能儀表等配套使用，已經成功的應用有：
◆ 電力變壓器油溫無線監控；焦作電廠；
◆ 石油鉆井架井繩張力無線傳輸設備；長慶油田井架張力無線監測設備配套，2004年~2021年連續17年
◆ 西安聯誼橡膠制品廠，橡膠廠硫化生產工藝無線DCS監測系統；2006年~2021年連續15年
◆ 馬鞍山鋼廠，6AI，DTD110FB，有安徽工業大學訂購，2008年~2021年連續13年
◆ 正泰集團瑞安分公司，2AI，DTD110FB，水池液位控制
◆ 鋼鐵廠監控設備，赤峰遠聯鋼廠，DTD110FC-2，DTD110HC雙向
◆ 西安江河電站技術開發有限公司，DTD110FC直接代替4~20mA的有線變送器實現無線通信
◆ 北京合康億盛變頻科技股份有限公司，DTD110FC工業場合的管網壓力等無線遠程監測
◆ 華能臨沂發電有限公司，DTD110FC工業設備運行參數的實時無線測控
◆ 青銅峽鋁廠，4AI，DTD110FC，由北京合康億盛變頻公司配套，2013年~2021年連續8年
◆ 懷安電廠，DTD110FC現場壓力實時無線傳輸顯示；2010年~2021年連續11年
◆ 寶鋼集團寧波鋼鐵公司余能電廠1#機組轉爐煤氣流量監測，DTD110FC，2013~2021年連續8年
◆ 廣西玉柴機器股份有限公司智能儀表信號多地顯示，DTD110FC
◆ 航空工業西安飛機工業(集團)有限責任公司，水位信號傳輸1KM到控制室的變頻器
◆ 杭州錦江集團旗下山西復晟鋁業有限公司， 原材料攪拌機變送器距離1KM到DCS
◆ 河北元信環保科技開發有限公司， 傳感器信號無線傳輸2KM到操作室的數顯表
◆ 華潤電力控股有限公司， 8路模擬量4-20mA信號傳輸4公里到控制室的DCS
◆ 遼寧省廣播電視傳輸發射中心， 液位4-20mA傳輸到2公里外的控制室
◆ 河南科倫藥業有限公司， 水溫信號傳到500米車間控制室
◆ 伊春鹿鳴礦業有限公司， 液位（4-20mA）傳輸1KM到控制室DCS
★ 山西大同煤礦，山上水池液位無線監控，800m，2017年至今 【點擊進入方案】
◆ 江蘇太古可口可樂飲料有限公司， 罐體上變送器4-20mA信號傳輸到地面100米的PLC
◆ 安陽鋼鐵集團有限責任公司，分散儀表模擬量信號到PLC，300M
◆ 遼寧東方發電有限公司，現場4AI到DCS，3KM
★ 國電電力大同第二發電廠，分布流量計信號無線采集，2KM，2018年至今【點擊進入方案】
★ 鞍山鋼鐵集團有限公司，煉焦廠區內模擬量信號監測，1KM，2018年至今【點擊進入方案】
★ 福州東車輛段火車動車檢修庫，防止機車車輛過入作場安全防護，2KM，2018年至今【點擊進入方案】
★ 寧夏伊品生物科技，味精生產線多發1收開關量/模擬量信號無線傳輸，1KM，2018年至今【點擊進入方案】
◆ 寶鋼湛江鋼鐵有限公司，電磁流量計4-20mA信號和DCS系統無線傳輸
◆ 濟寧博拉碳材料有限公司，蒸汽流量計無線遠傳裝置，500m
◆ 湖北艾爾啤酒有限公司 ，液位和數顯表模擬量無線傳輸，50米
◆ 山西華瑞煤業有限公司，現場模擬量和PLC之間無線傳輸，300米
◆ 烏海華信煤焦化有限公司，調節閥模擬量信號和DCS無線傳輸，300米
◆ 大治尖峰水泥，儀表模擬量信號和DCS無線傳輸，1千米
★ 陜西汽車集團，工業廢水處理循環利用系統流量計液位無線遠程測控，500m【點擊進入方案】
◆ 國中(秦皇島)污水處理有限公司，儀表流量信號到DCS，100米
◆ 國電懷安熱電有限公司，儀表與DCS之間，300米
◆ 天津天焦化工，推焦車模擬量信號到中控室，1KM
◆ 蘇州安利捷起重機電有限公司，控制頂部小車和地面輸送線（編碼器）同步隨行，30m
◆ 通遼梅花生物科技有限公司，儀表4-20MA信號無線采集到PLC，3KM
相 關 產 品：
技術服務電話：18992829586（同微信）
■ DTD110H|點對點無線開關量信號傳輸器
■ DTD122FH|雙向混合信號無線傳輸器
■ 山上水池、高位水塔水位超遠距離無線傳輸及水泵自動控制系統
應 用 方 案:
方案1. 大同煤礦山上水池液位無線監控，點擊瀏覽
方案2. 國電電力大同第二發電廠分布流量計信號無線采集，點擊瀏覽
方案3. 鞍山鋼鐵煉焦廠區內模擬量信號監測，點擊瀏覽
方案4. 寧夏某生物科技味精生產線多處模擬量信號無線檢測4發1收，點擊瀏覽
方案5. 火車動車檢修庫防止機車車輛過入作場安全防護，點擊瀏覽
方案6. 工業廢水處理循環利用系統流量計液位無線遠程測控，點擊瀏覽
產 品 資 料 ：請加QQ1582866104或微信13289221469在線索取:
【點擊下載】DTD110F快速開始V8.1
【達泰1系】無線模擬量信號傳輸器簡介V8.1
【西安達泰提供】DTD系列無線通訊方案指南
行 業 應 用：
