u 背景

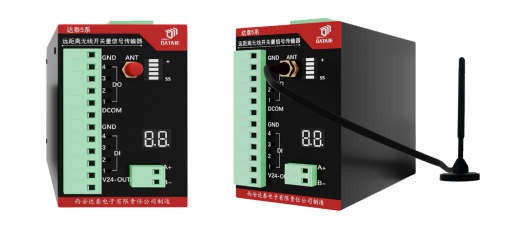

在工業現場環境中，由于廠房面積廣闊，需要在線監測的生產設備數量多、位置分散，與中控室相隔甚遠，這就對信號的遠距離傳輸提出了高要求。傳統的有線傳輸方式在這些場景下顯得力不從心，不僅布線復雜、成本高，而且容易受到現場環境因素的影響。因此，采用達泰無線遠傳模塊DTD509H成為了解決這一難題的有效理想方式。達泰DTD509H采用全數字加密傳輸技術，可與PLC、繼電器、按鈕、報警器、二次儀表、傳感器等工業設備配套使用，直接替代控制和信號線，低能耗，不需要編寫程序，只需要接入信號線就可以實現點對點及點對多點的遠距離開關量信號無線傳輸通訊，無線傳輸距離可達50公里，滿足工業現場復雜環境無線通訊需求。

u 應用詳解

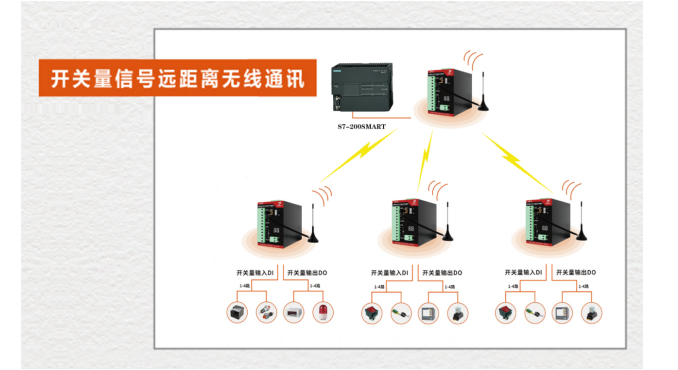

以達泰電子調試的西門子S7-200SMART遠程采集多個設備開關量信號操作為例：

（1）西門子S7-200SMART分別作為發射端，與一塊達泰無線遠傳模塊DTD509HJ連接，自識別I/O接口；

（2）接收端的繼電器、按鈕開關、浮球開關等，分別與一塊達泰無線遠傳模塊DTD509HJ連接，自識別I/O接口；
（3）所有設備在通電狀態下，即可運行。

通過以上操作，實現了西門子S7-200SMART與多臺設備之間開關量信號無線遠傳，3發1收。

注意事項：

（1）調試過程中，確保通信頻率、波特率、數據位、地址等參數與設備要求一致，具備兼容性。
（2），實際應用中應按照傳輸距離、傳輸速度等等要求的不同，選擇合適的無線遠傳模塊。
